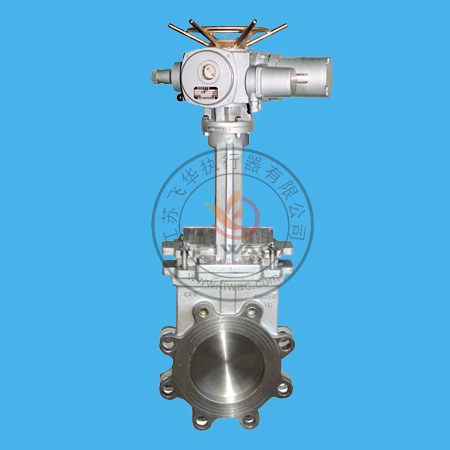

電動刀型閘閥PZ73H/X-10C DN65/DN80/DN100/DN250

概述

電動法蘭刀型閘閥，配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉，閥體材質采用鑄鋼、不銹鋼，通徑范圍： DN50～DN1000，使用溫度：≤425℃，公稱壓力：1.0～1.6MPa。應用于化工、煤炭、制糖、污水、造紙等領域，特別適合于造紙行業在管道上作調節與節流使用。

二、電動法蘭刀型閘閥 產品特點

l、刀形漿閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～900mm，明桿DN50～900mm)，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得最佳密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。
2、閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。
3、閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
4、刀形漿閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
5、刀形漿閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
6、刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
7、適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
8、工作溫度：軟密封(PTFE)：-40℃～180℃；碳素鋼：-29℃～425℃；不銹鋼：-40℃～600℃；鉻鉬釩鋼：≤550℃；工作壓力：0．6～1．6MPa

三、電動法蘭刀型閘閥 執行標準

設計按JB／T869l-1998 MSS SP-81
法蘭按GB／T9113．1-2000
結構長度按GB／T1-5188．2-94
試驗和驗收按GB／T13927

四、電動法蘭刀型閘閥 部件材質說明

代號 零件名稱 材質說明 名稱 牌號 1 圓螺母 優質碳素鋼 25 2 手輪 灰口鑄鋼 HT200 3 軸承壓蓋 優質碳素鋼 35 4 閥桿螺母 鋁青銅 ZCuA19Mn2、ZCuA19Fe4Ni4Mn2 鋁黃銅 ZCuZn25A16Fe3Mn3 5 軸承 — 51110 6 閥桿 不銹鋼 304、316、2Cr13 7 支架 碳素鋼、不銹鋼 WCB、CF8等 8 閘板 不銹鋼 304、316、304L、316L、2Cr13 9 螺栓螺母 優質碳素鋼 35 10 填料壓蓋 碳素鋼 WCB 11 填料 柔性石墨盤根石棉根 增強四氟纖維盤根 — 12 閥體 碳素鋼、不銹鋼 WCB、CF8（304）、CF3（304L） 、CF8M（316）、CF3M（316L）、 密封座堆焊合金或不銹鋼

五、電動法蘭刀型閘閥 主要性能規范

六、電動法蘭刀型閘閥 主要外型及連接尺寸
